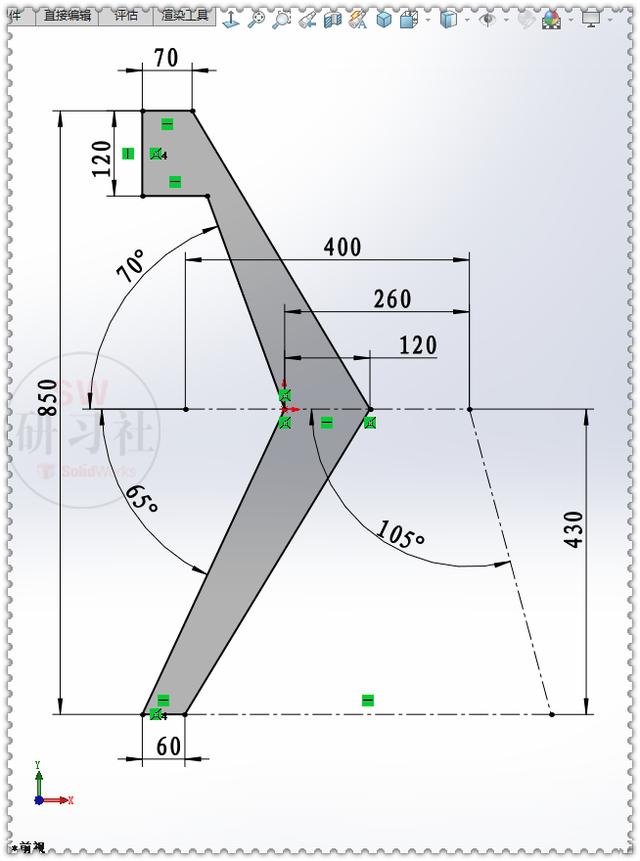

1.【前视基准面】画草图

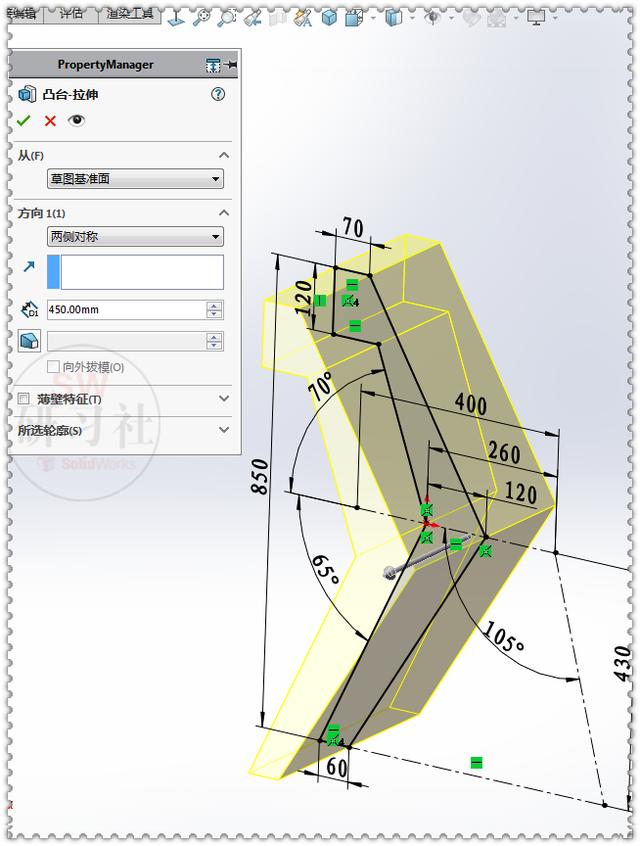

2.【拉伸凸台】两侧对称：450 。

3.【圆角】半径：50 。

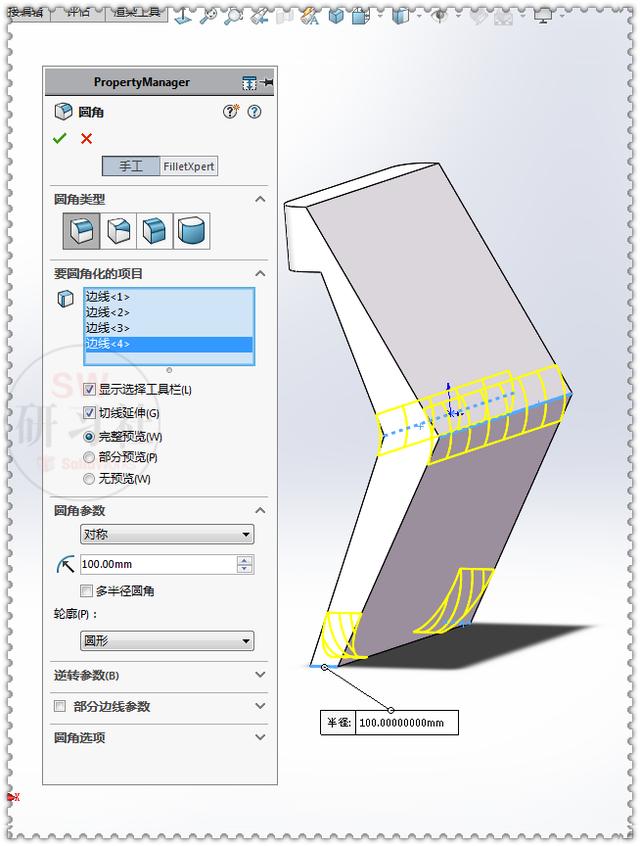

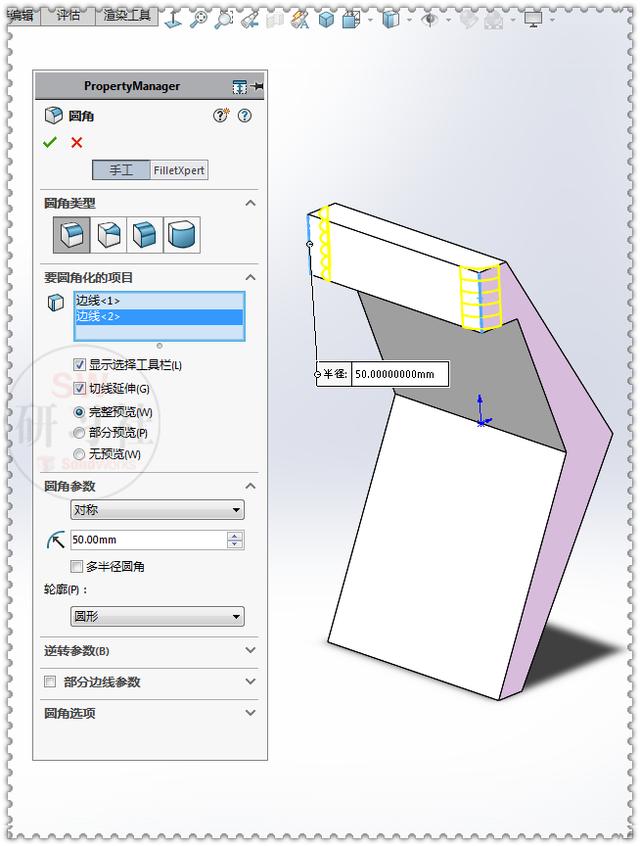

4.【圆角】半径：100 。

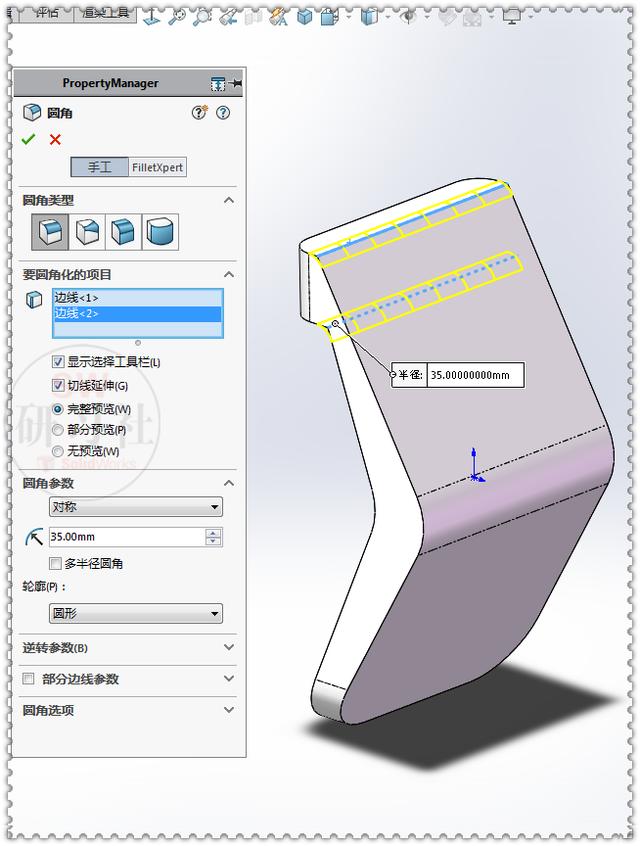

5.【圆角】半径：35 。

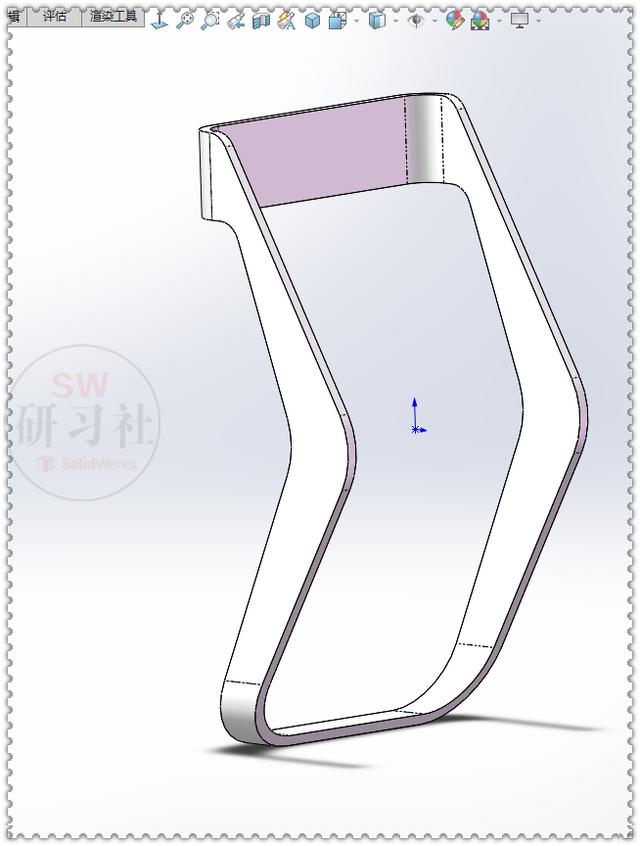

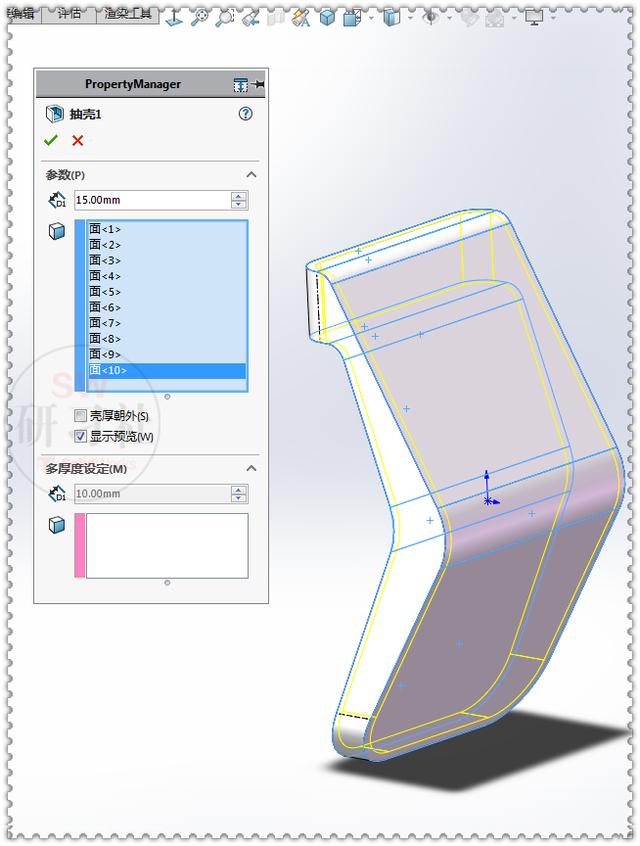

6.【抽壳】选择前、后10个面，厚度：15 。

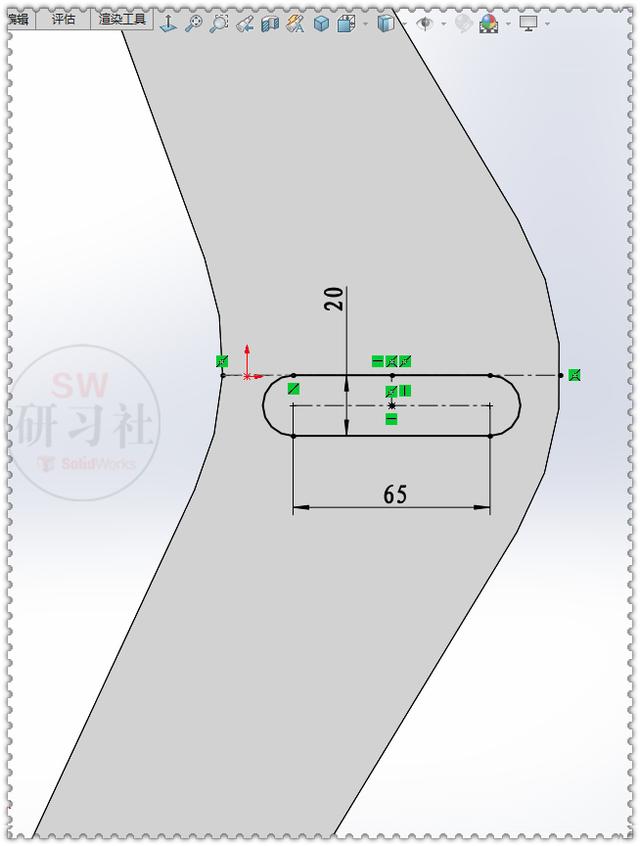

7.【前视基准面】画直槽口。

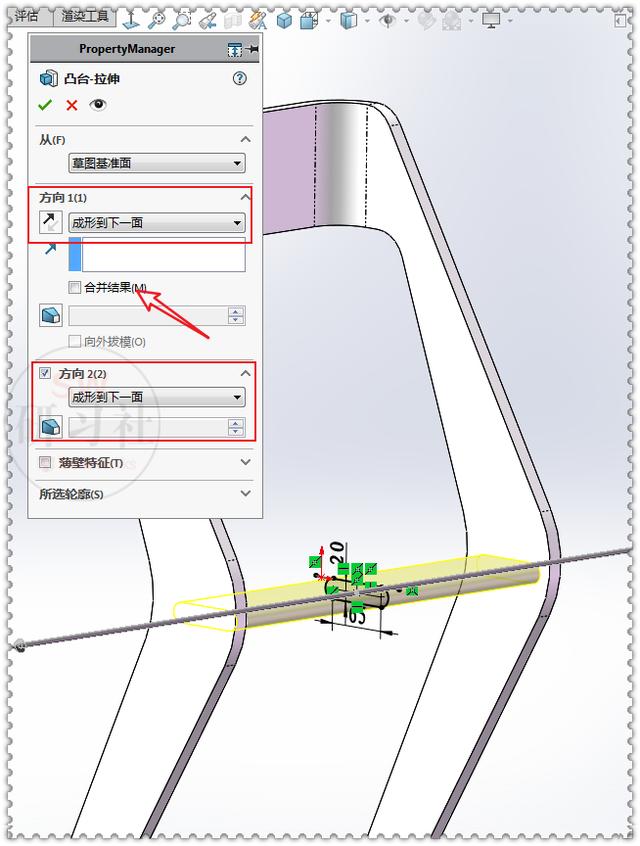

8.【拉伸凸台】两个方向：成形到下一面；去掉：合并结果。

9.【前视基准面】【转换实体引用】草图1的构造线，继续画草图：

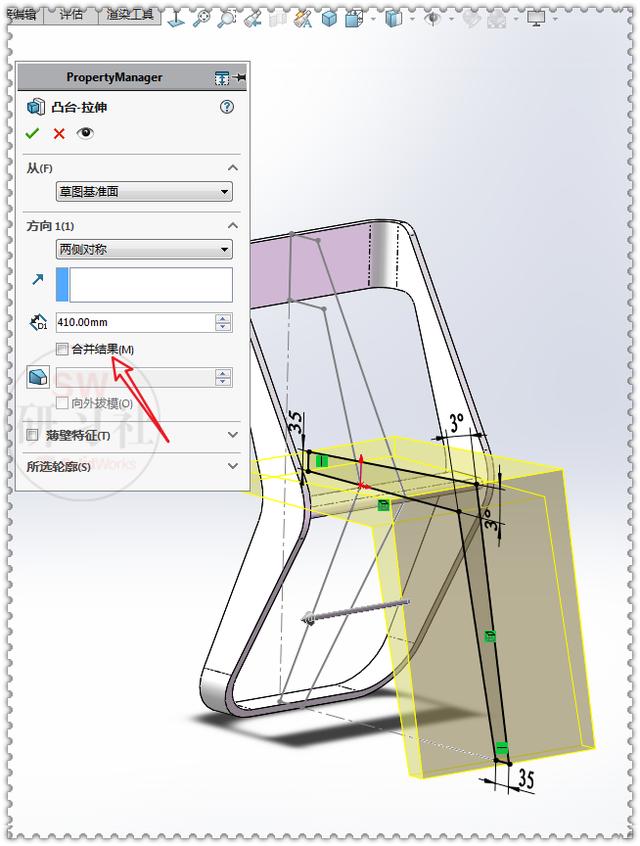

10.【拉伸凸台】两侧对称：410 ；去掉：合并结果。

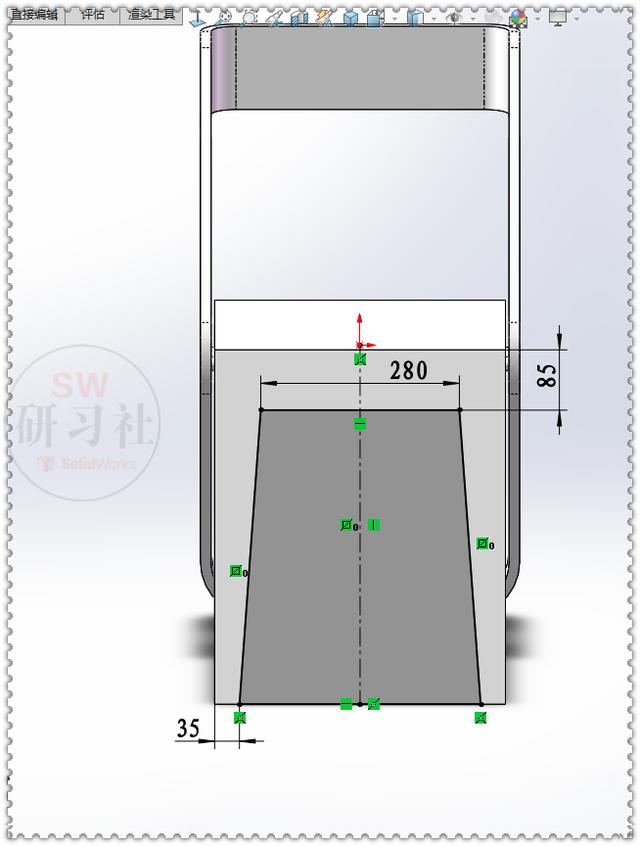

11.在斜面上画草图。

12.【拉伸凸台】成形到下一面。

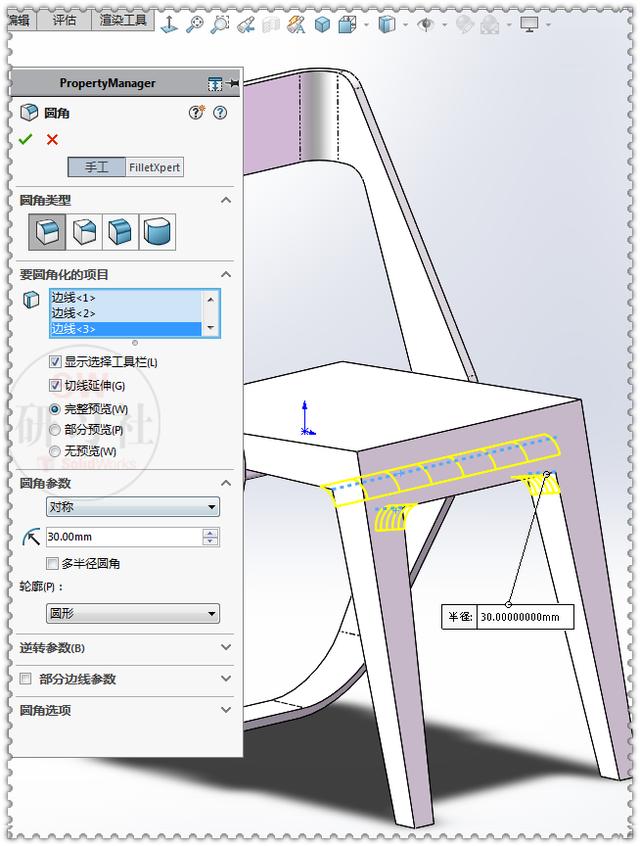

12.【圆角】半径：30 。

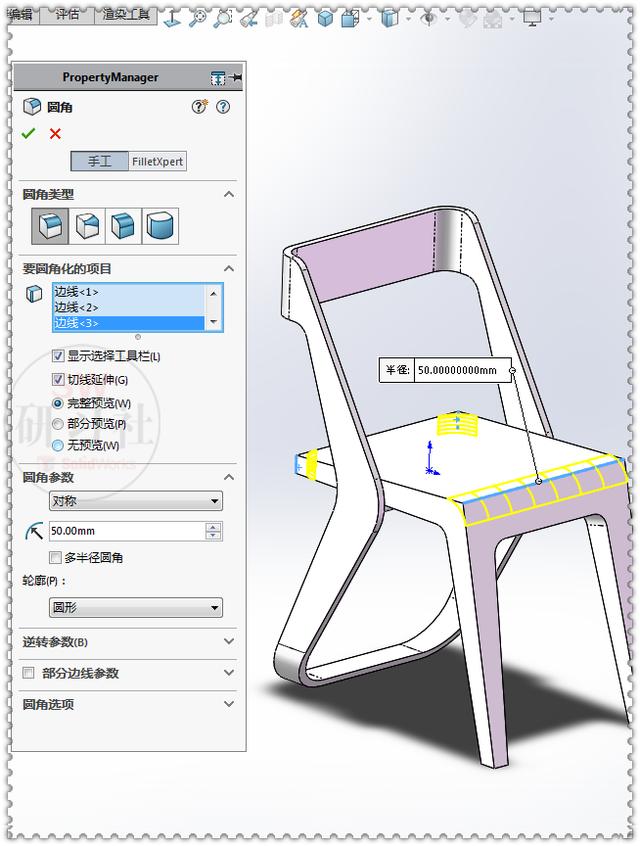

13.【圆角】半径：50 。

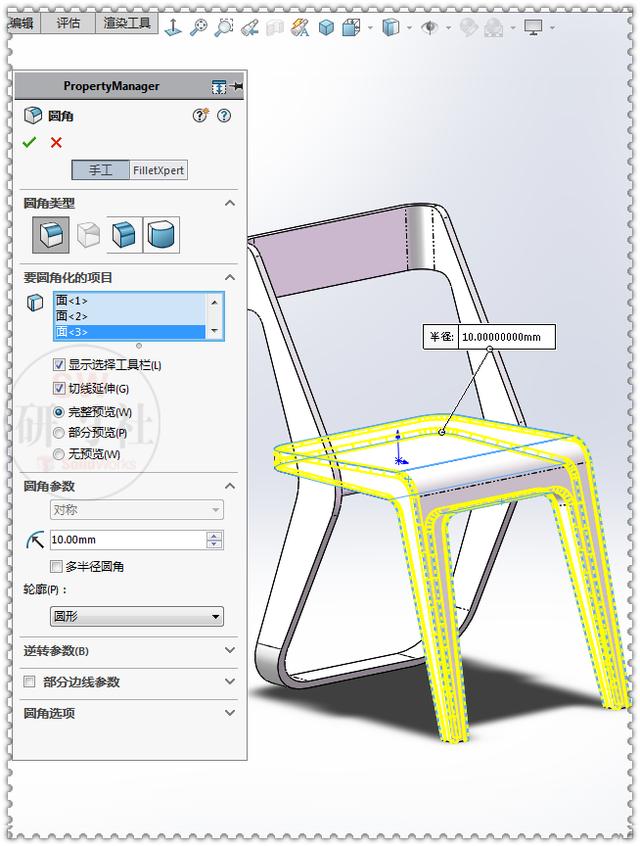

14.【圆角】半径：10 。

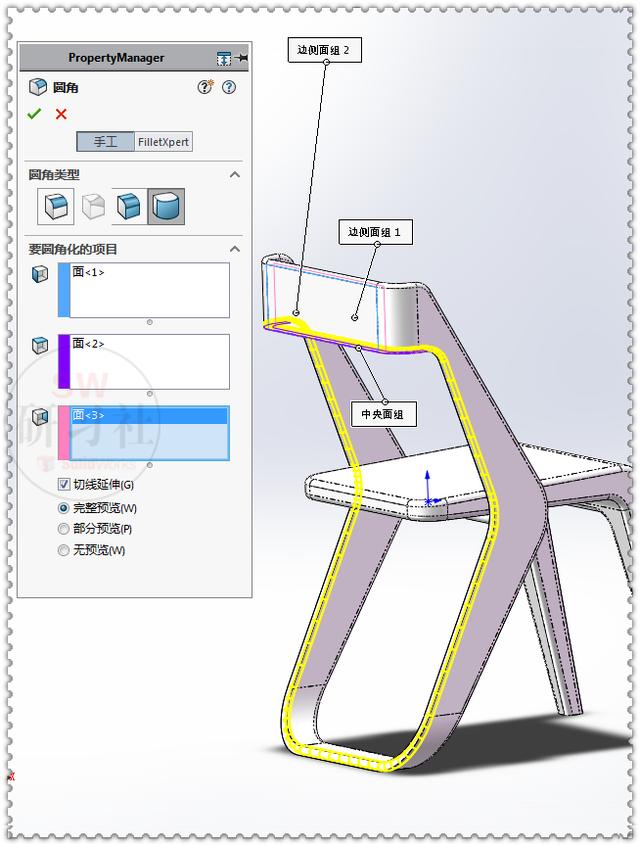

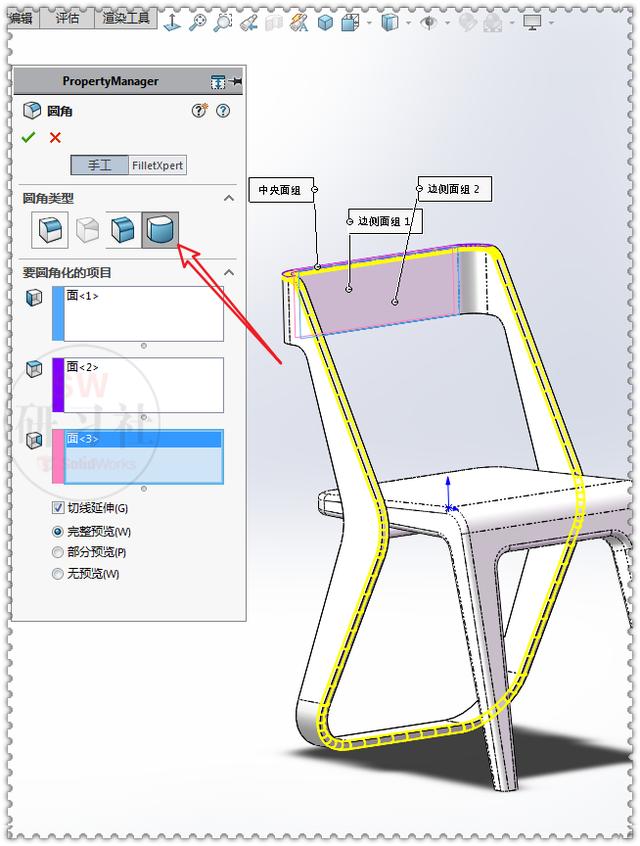

15.【圆角】圆角类型：完全圆角。

16.【圆角】完全圆角。

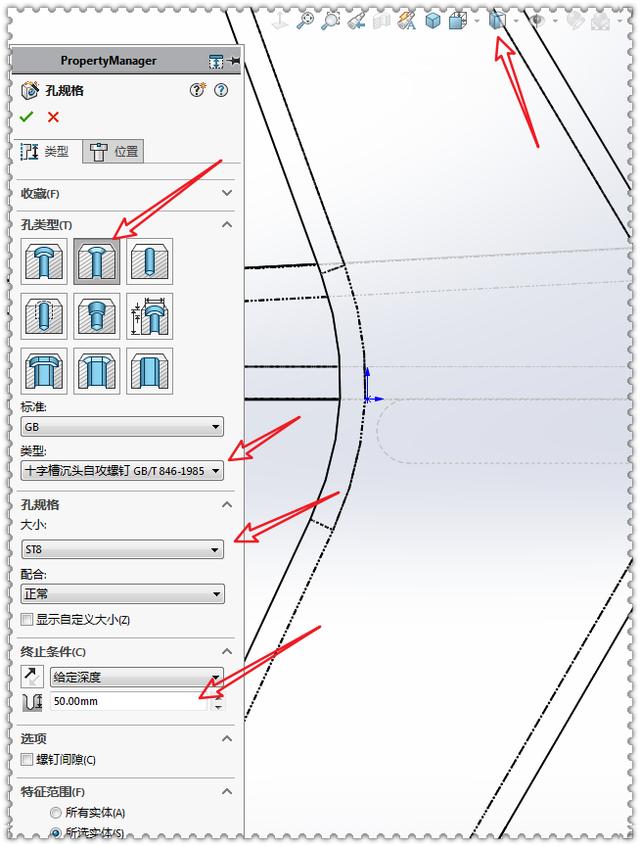

17.【异型孔相等】类型：十字槽沉头自攻螺钉 GB/T 846-1985 ；大小：ST8 ；给定深度：50 。

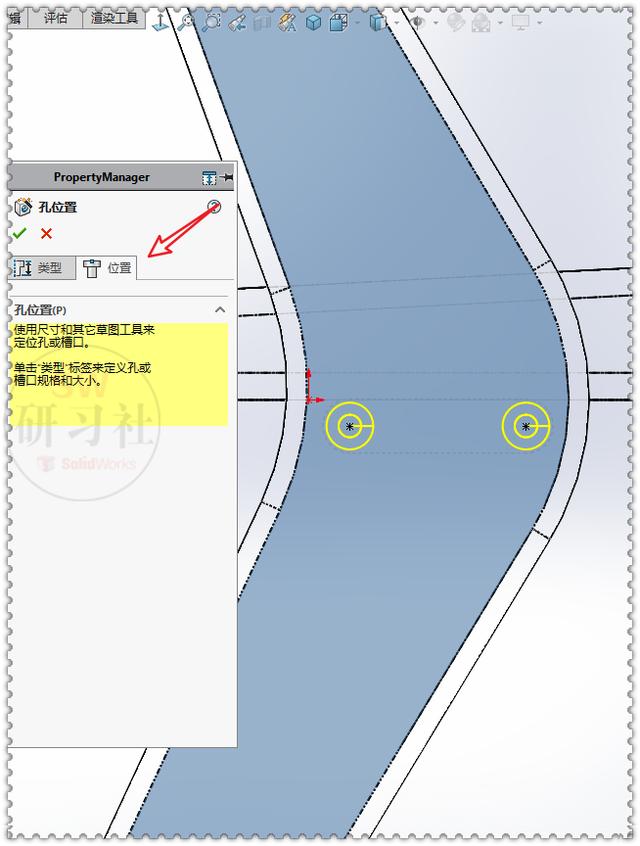

17-1.位置：在蓝色面上画两个点。

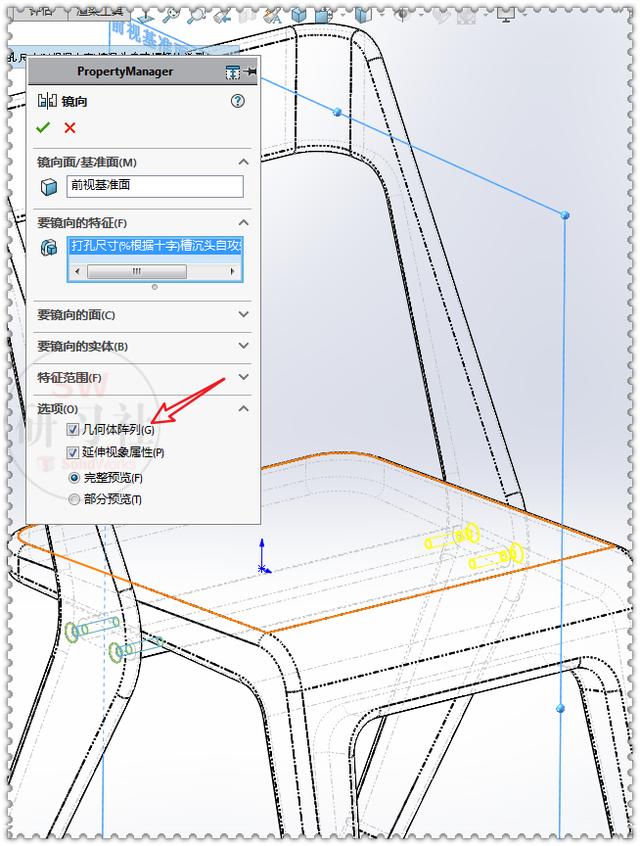

18.【镜像】勾选：几何体阵列。

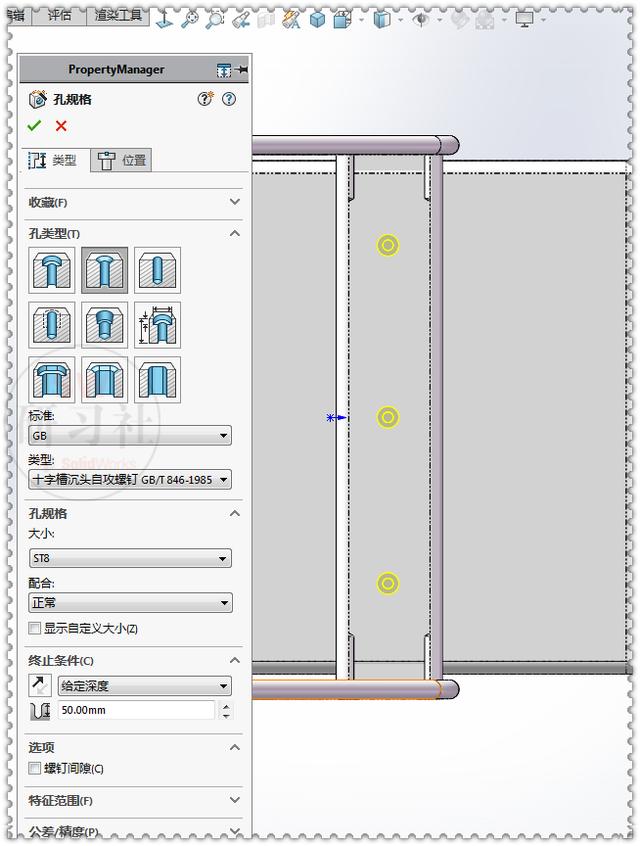

19.【异型孔相等】规格相同。

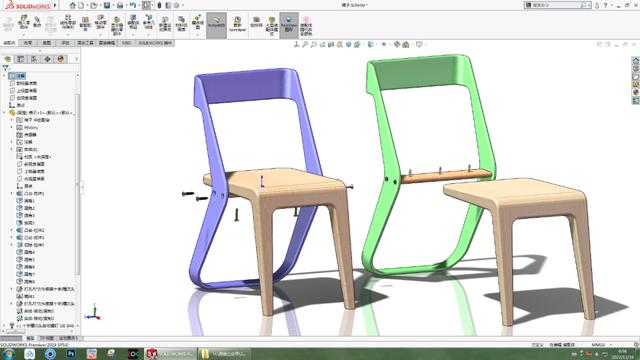

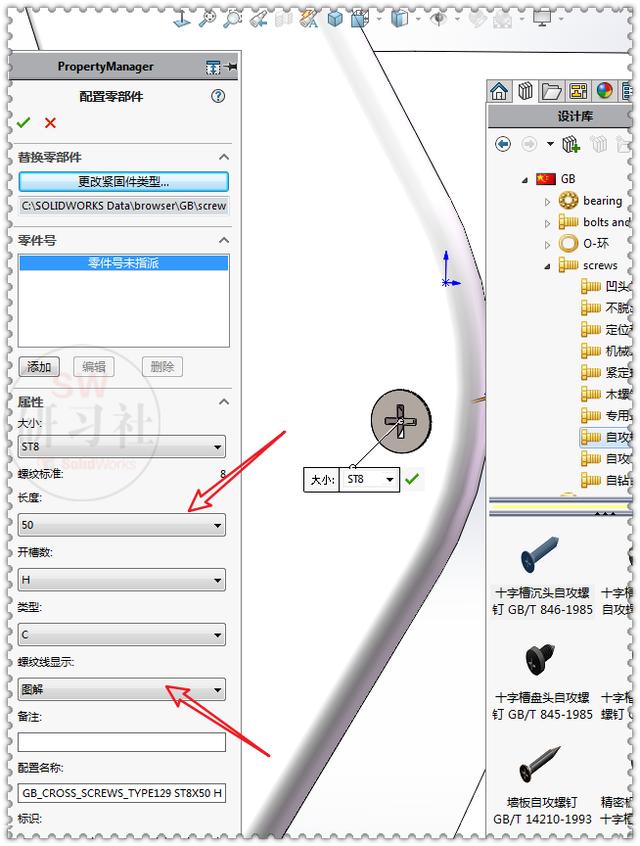

20.【装配体】-【Toolbox】-【GB】自攻螺钉：十字槽沉头自攻螺钉 GB/T 846-1985。

20-1.长度：50 ；螺纹显示：图解。

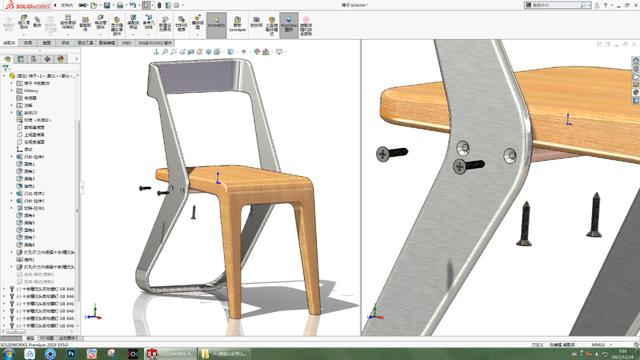

21.完成。
