三、MITSUBISHI三菱数控系统RS232接口
E60（dasen3i/smtcl_nc100）/E68/C6/C64/C64T/M60/M60S/M64/M65/M66接口与参数
3.1 接口连接
* 不使用标有虚线的针脚号。
3.2 参数
输入/输出基本参数设置
I/O 用途
端口编号
设定值
装置编号
设定值
指定连接串行输入输出装置的端口编号。
请设定“2”。
根据用途指定输入输出装置的编号。装置编号为0～4，与输入输出装置参数对应。
参数号
内容
设定值
参数号
内容
设定值
9101
装置名称
PC
9111
DC2/DC4输出
3
9102
波特率
1
9112
CR输出
1
9103
停止位
3
9113
EIA输出
0
9104
奇偶校验有效
0
9114
导孔数
100
9105
even 奇偶校验
0
9115
同位V
0
9106
字符长度
3
9116
过时时数
30
9107
终端形式
3
9117
DR无效
0
9108
沟通方式
3
9118
ASCII
1
9109
DC同位码
1
9119
输入方式
0

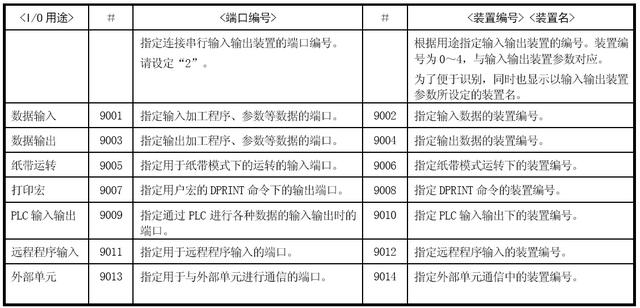

输入输出基本参数说明

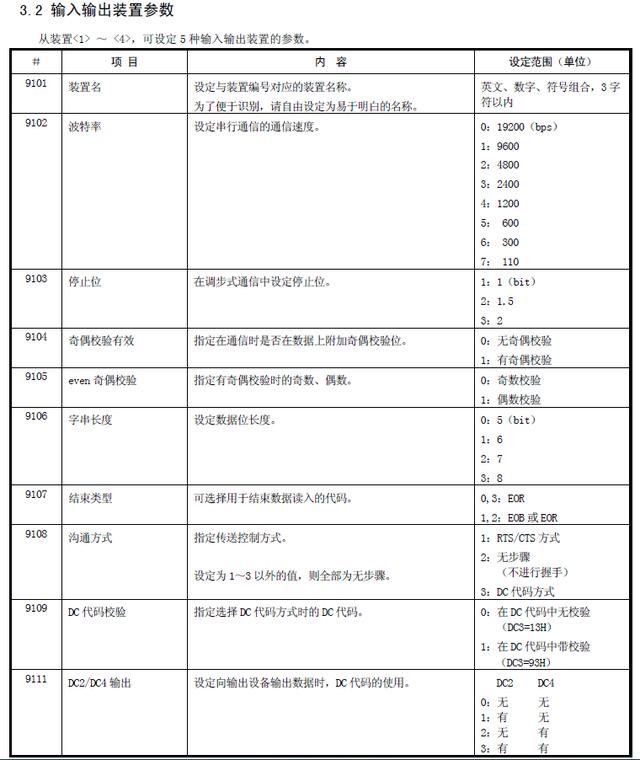

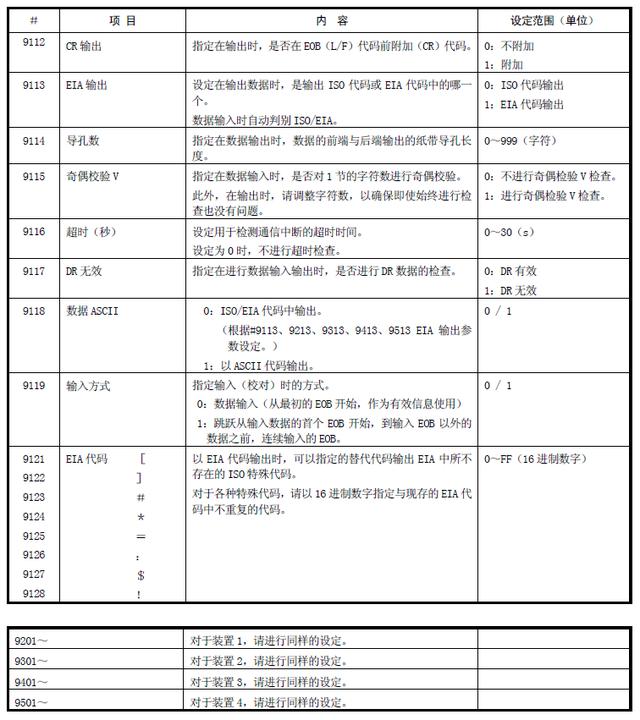

输入输出装置参数说明
可以通过串行传输PLC与参数，加工程序，刀具参数等
•传输PLC时，需用到软件GX Developer
＃7 ＃6 ＃5 ＃4 ＃3 #2 #1
•修改参数将#6451 1 1
•传输参数时，需用到Windows自带软件超级终端
＃7 ＃6 ＃5 ＃4 ＃3 #2 #1
•修改参数将#6451 0 1
第4位：0：PLC4B 模式
1：GX Developer 模式
第5位：0：串口不使用与GX Developer的通讯
1：串口使用与GX Developer的通讯
传输参数时电脑侧需要设置与NC侧相匹配的通讯参数
