“数据解锁表达，用好PPT图表，让我们的演示更有说服力。”

如第一期的图表分享，我们为大家带来一个为生命致敬的南丁格尔图，很多朋友都表示这个栏目很有用，秉承实用干货的目的，我们将会为你呈现。

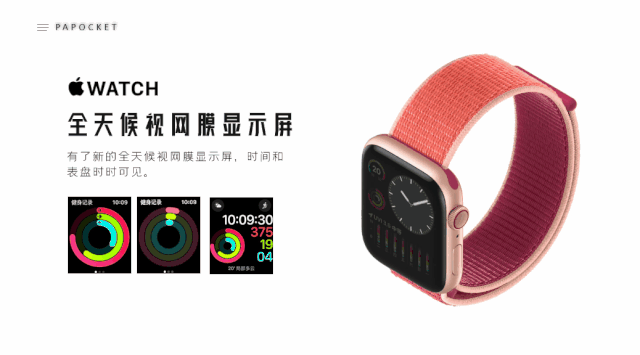

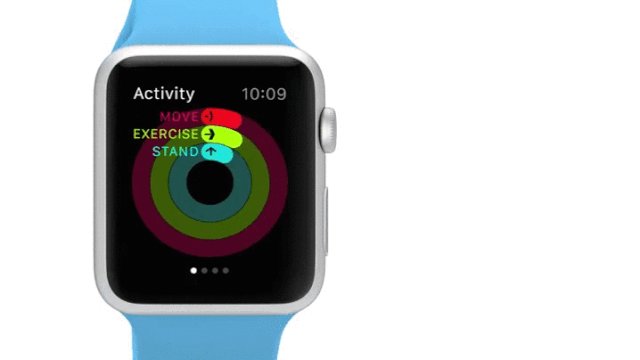

还记得去年苹果手表发布会时，展示记录的健康数据的部分，有一个动画让人印象很深：

基于的环形多层数据表达，无论是图表的数据示意，还是都动画都非常吸睛，纷纷留言想学。

这次借这个栏目，我们将会为大家隆重介绍此图表。图表标准名称：环形柱状图，一个号称自带颜值、融合“ 环形图 柱状图 ”双重表达的图表，本期将会从多角度为大家展示介绍。

No.1 本期图表：环形柱状图

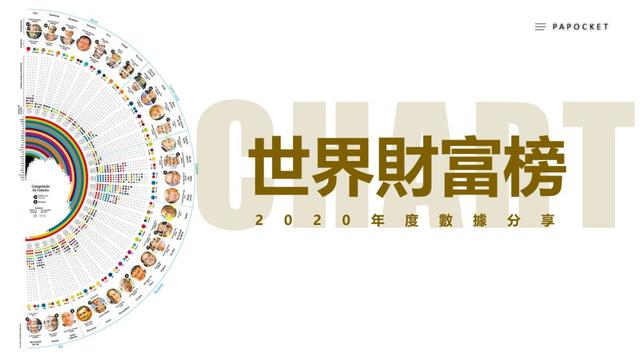

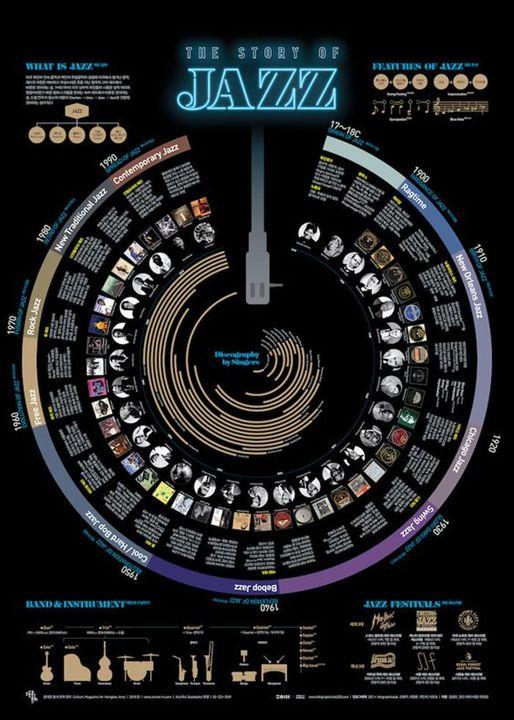

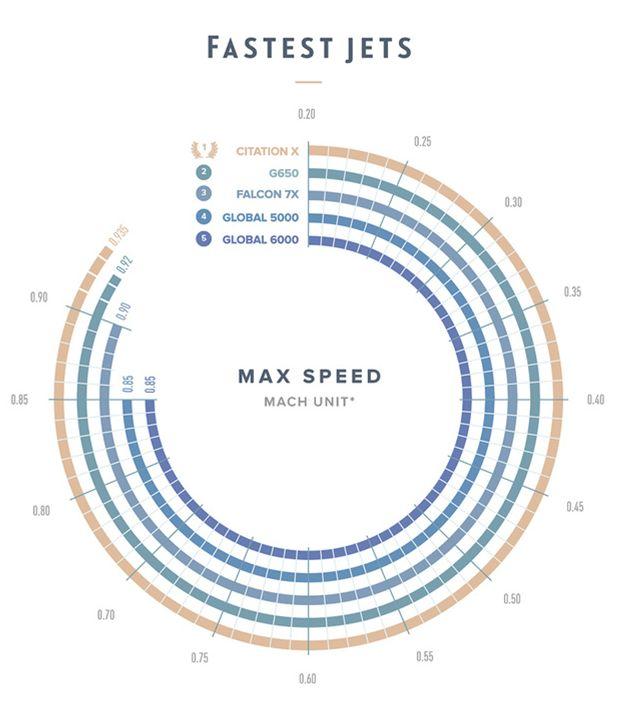

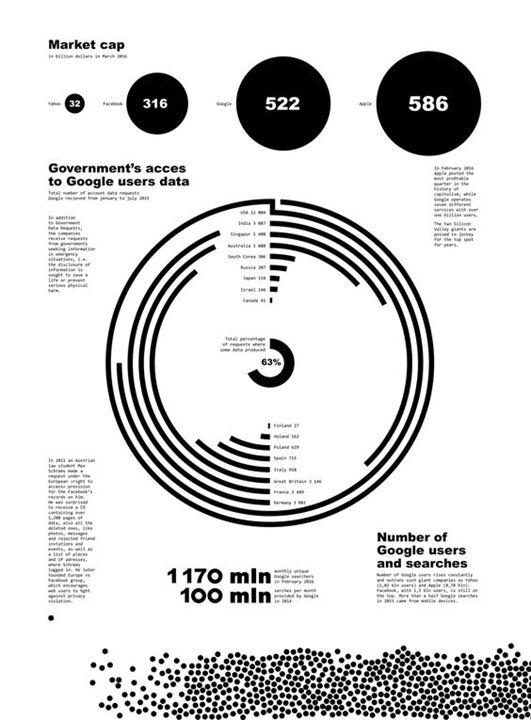

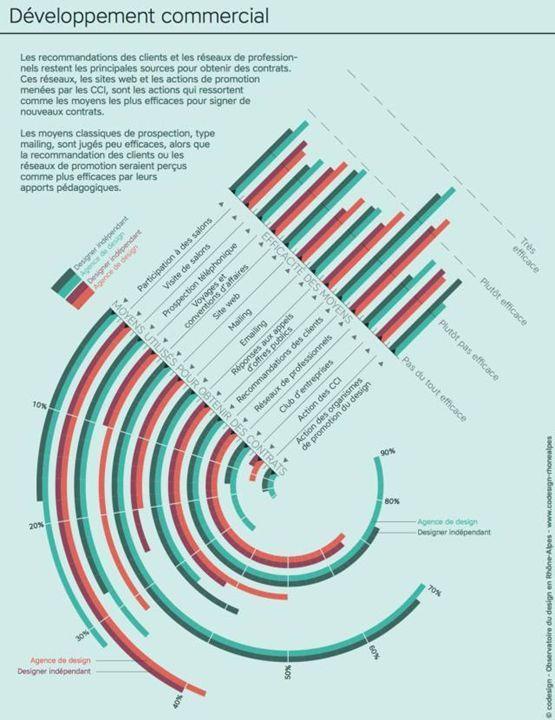

如上所提及，环形柱状图是一个很有颜值的人气图表，虽然属于非标准Office图表的，但是相信很多人都不会陌生，经常会出现在各种数据展示或商业期刊上。

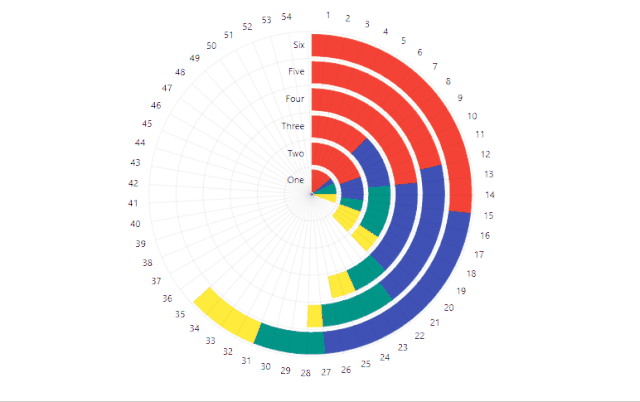

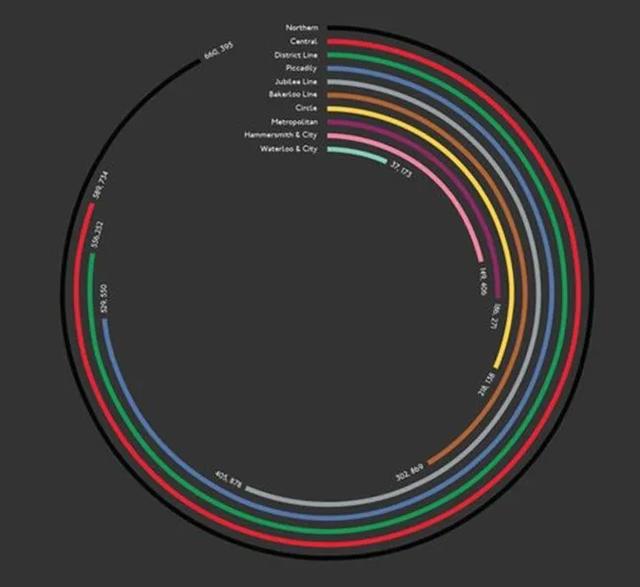

环形柱状图，又称为圆形条形图、玉玦（jué）图，英文名：Radial Bar Chart，是柱状图关于笛卡尔坐标系转换到极坐标系的仿射变换。

环形柱状图是通过柱子的长度，角度即数据，即圆弧周长来体现数据差异。相比其他的上期的玫瑰图，柱状图的柱子是没有任何的外形改变，所以在视觉上不会有夸大的效果，但能容纳更多的分类数据。

不过我们的视觉系统比较善于理解直线，因此笛卡尔条形图是比较数值的更好选择，但是数据细节不够，美观美化是这类图表的第一诉求，在一些需要数据展示美化要求较高、且单系列的内容呈现中比较常见。

No.2 小教程：PPT制作环形柱状图

和南丁格尔图一样，因为是非标准Office图表，所以我们如果要在PPT中使用，是需要借助一些技巧性的设计来完成，下面我同样给大家介绍几种实现方式。

方式1：空心弧拼装法

即借助于多个PPT自带的空心弧图形拼装在一起实现。

大致步骤如下：

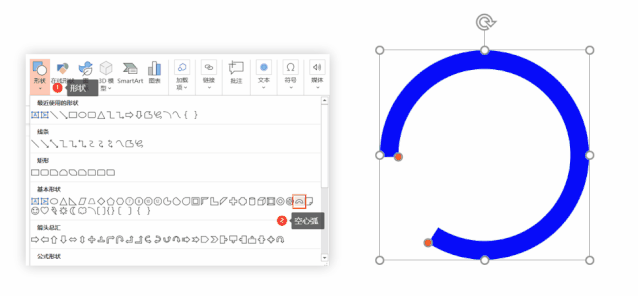

（1）插入“形状-空心弧”。

（2）通过两个锚点，并调整参照自己的数据设置弧长、以及圆环宽度。

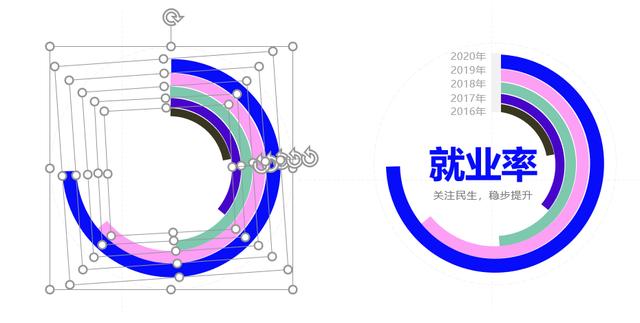

（3）依次复制多个空心弧，并设置长度和半径，对齐即可完成环形柱状图。

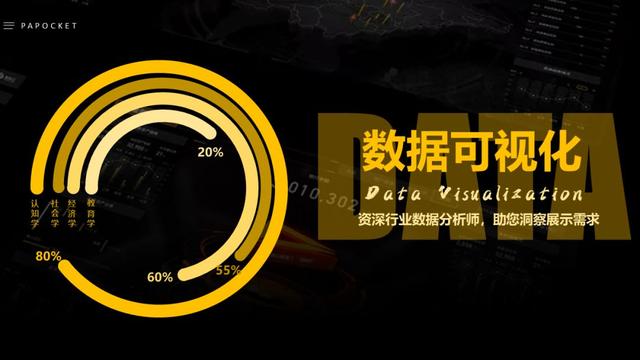

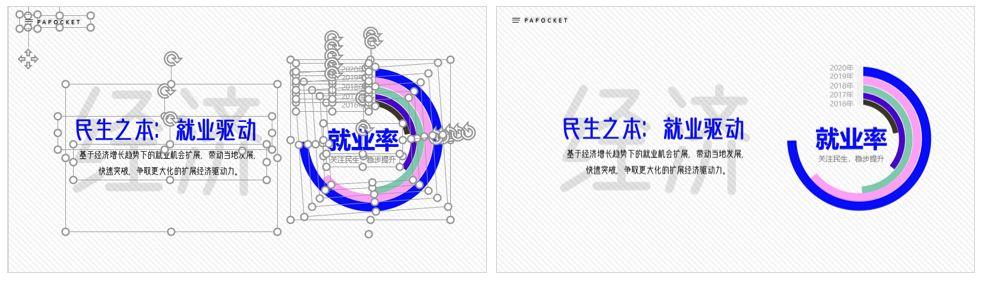

这应该是最简单和“傻瓜式”的一种做法了，但是灵活度也是最高的一种实现方式。我们利用这种弧形设计，就可以自由组合最终的呈现方式。

设置再借助一些渐变色的设置，就可以很高颜值了。

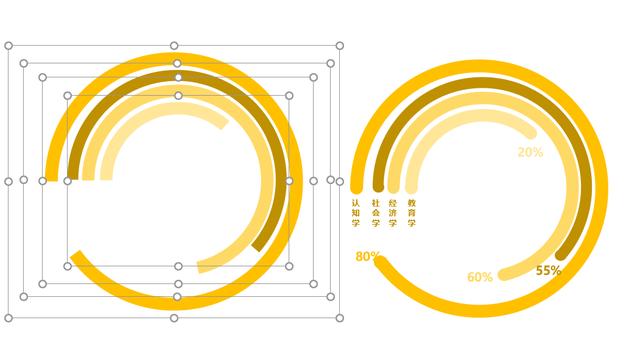

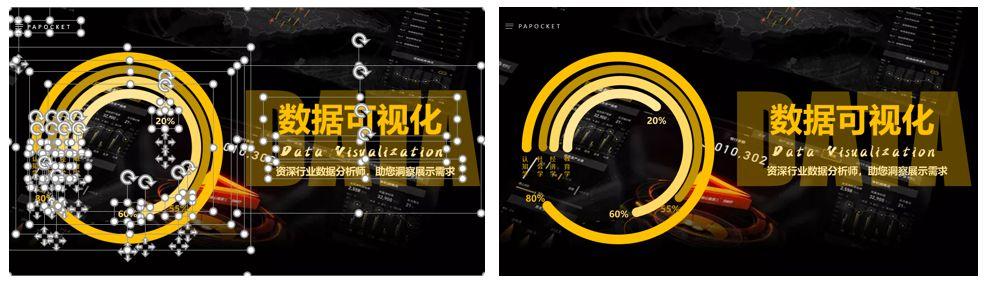

特别的玩法：除了一个“空心弧”，PPT还自带了“弧形”，即线条弧形，我们也可以做成不一样的环形数据图。

方式2：圆环重叠法

即借助于多个基础环形图叠压在一起实现。

大致步骤如下：

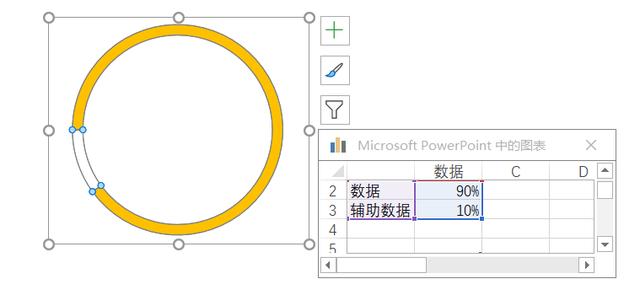

（1）插入基础环状图，设置基础数据。

（3）将辅助数据列的填充为“无填充”。

（2）依次插入多个圆环图，并设置基础数据，并调整位置和大小关系，中心对齐。

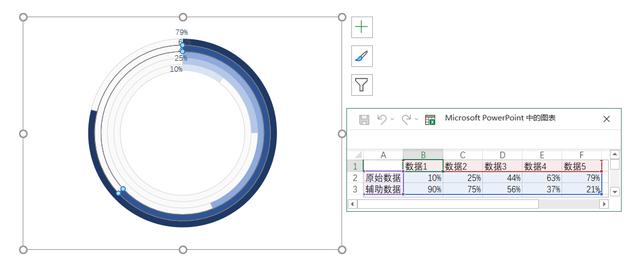

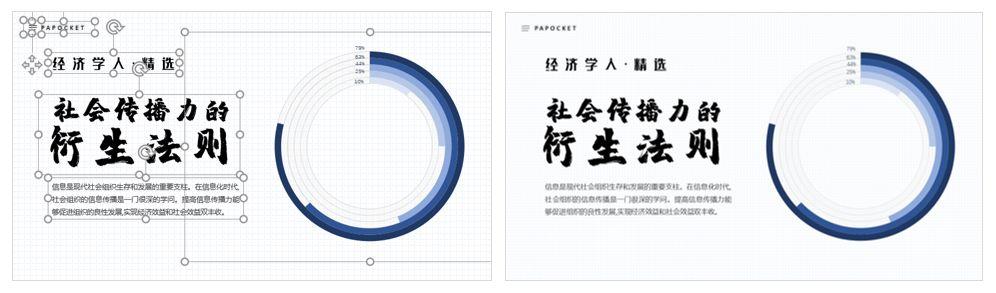

方式3：圆环图填充法

即利用一个基础圆环图的系列填充颜色完成的图表生成方案。

大致步骤如下：

（1）和第二种方法类似插入基础饼图，多行多列、并建立辅助数据。

（2）依次设置数据区域的填充为“无填充”，相关操作示意和之前的用法一致，就不再赘述。

（3）参照自己的一些颜色或者线条要求，自行定义即可完成最终的设计。
