上一篇文章讲智能设备的时候我们将智能设备的GSD文件导出，然后导入到新项目中，就能实现IO控制器与智能设备的数据交换。那么什么是GSD文件呢？为什么导入GSD文件后IO控制器就能识别并与智能设备进行通信呢？今天这篇文章，我们就来聊聊这个话题。本文包括如下两个主题：

什么是GSD文件？

PROFIBUS和PROFINET的GSD文件区别

1、什么是GSD文件？

GSD是英文General Station Description的缩写，GSD文件翻译成中文就是通用站描述文件。顾名思义，GSD文件用来对站点的信息进行描述，这些信息包括：用于组态的数据、参数、模块(软件层)、诊断、报警、制造商标识(Manufacturer ID)及设备标识(Device ID)等等内容。

制造商标识(Manufacturer ID)是国际组织PI颁发的全球唯一标识。

一般来说，PROFINET产品的生产商需要申请制造商标识才能正常发布产品，也有少数小公司会使用别人的标识。在PI的官网有制造商标识的列表，除了国际知名的公司(比如西门子AG,制造商标识=42)，我也看到了很多中国公司的名字，这说明我们国家在PROFINET产品开发方面的进步。限于篇幅，仅列举部分中国公司PROFINET制造商标识如下：

制造商标识

公司名称

1101

Shenzhen Inovance Technology Co., Ltd.

1390

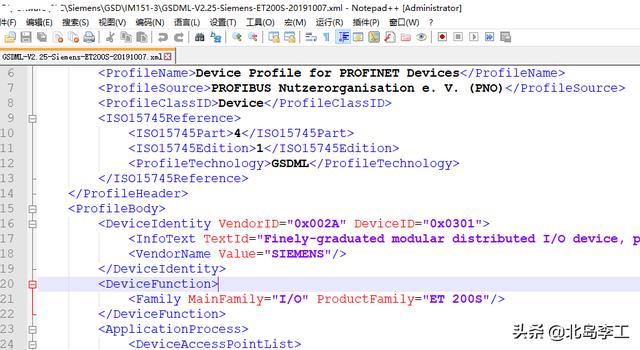

Shanghai B可扩展标记语言。它是在HTML语言的基础上，增加了可扩展的标签，适合于数据交换。PROFINET的GSD文件使用XML语言描述，因此该文件也称为GSDML文件，它的后缀名为 .xml，可以用任何文本编辑器打开。下面这张图是西门子ET200S家族中IM151-3的GSD文件截图：

图中可以看到制造商标识(VendorID)=0x002A，即42。也可以看出PI制造商ID长度为2个字节，因此理论上最大ID可以是65535；设备标识(DeviceID)=0x0301，产品家族(ProductFamily)=ET 200S；

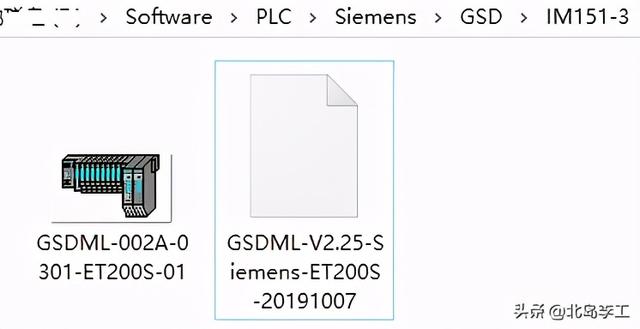

一般我们下载到的GSDML文件中还有一个小图片，如下图所示：

这个图片就是我们在硬件组态中看到的站点的样子。

好了，关于GSD文件的内容就先介绍到这里。
